气动卫生级放料阀

型号：FL681F/H-10P/R

材质：304、316不锈钢

口径：DN25-DN80

压力：PN1.0Mpa

可装附件：电磁阀、阀位开关、空气过滤减压阀、定位器等

控制形式：常闭型、常开型、双作用型、单作用型；

产品介绍

气动卫生级放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式两种结构形式；上展式用于有搅拌器的反应釜放料；而下展式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

工作原理

气动卫生级放料阀利用压缩空气推动气动执行器内的活塞上移，活塞杆和阀杆连接，同时在空气压缩推动气动执行器内的活塞上移时也推动阀杆阀座的上移，阀座向容器内延伸，开启阀门！

1、轻松转动手轮，将切换手柄推移到（分）指示牌，即可进行气动操作。

2、当气源进入电磁阀后，电磁阀自动开戾上（或下）输气口，电磁阀接通电源时，阀门自动开启，断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。

3、当气源进入气缸上部时，将活塞推向下部，即关闭阀门。

4、当气源进入气缸下部时，将活塞推向上部，即开启阀门。

5、连续作业时，按上述作往返动力。

产品亮点

1.体积小 节省空间

2.反应灵敏，动作准确

3.不锈钢抛光阀体，经久耐用且美观

4.操作简单 方便更换

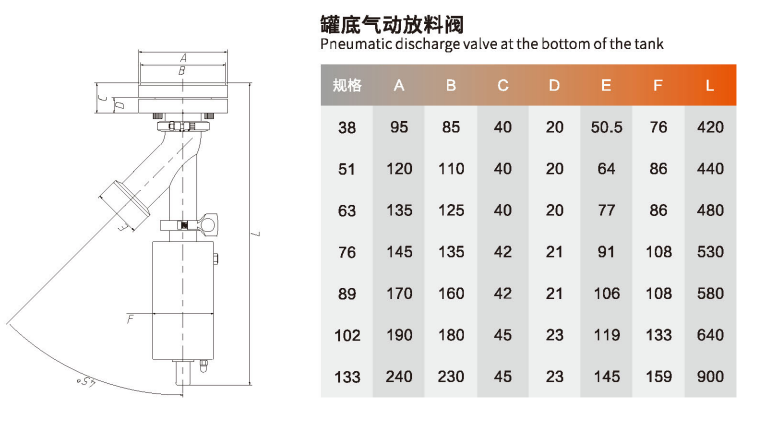

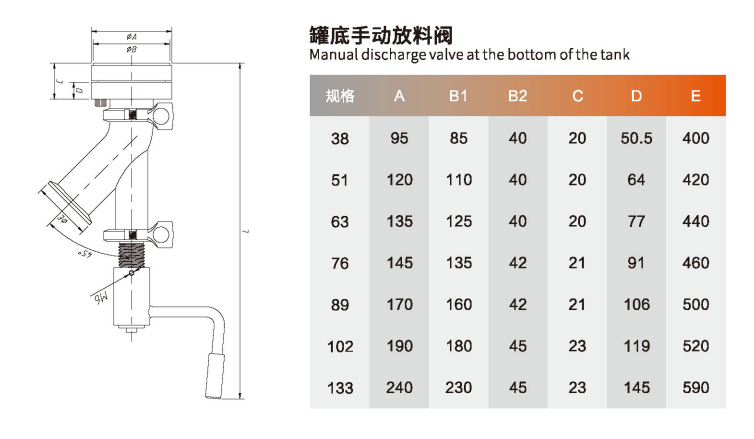

结构尺寸
