卫生级快装式罐底气动放料阀

产品型号：FL681X-10P

阀体材质：304,316,316L

结构形式：上展式/下展式

作用方式：气关式/气开式

密封方式：软密封

使用介质：水、气、油等

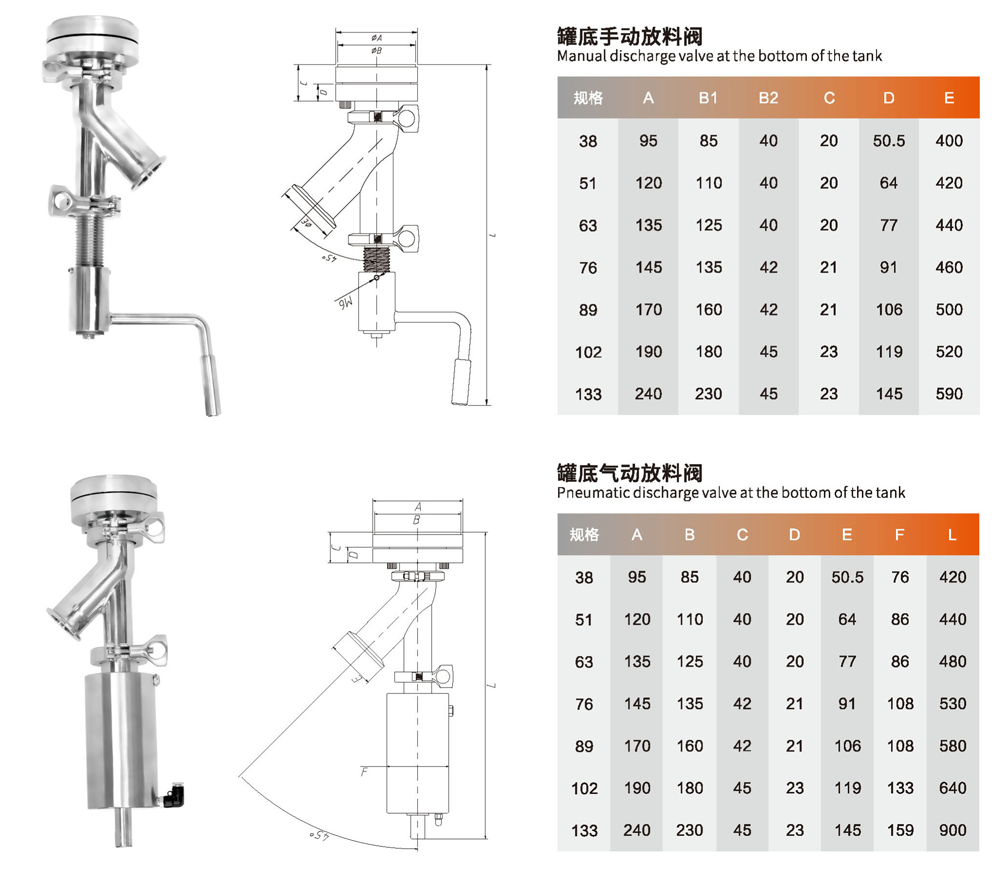

口径规格：Φ38-Φ133

压力等级：PN1.0Mpa

可装附件：电磁阀、阀位开关、空气过滤减压阀、定位器，温度变送器等

产品概述

卫生级气动放料阀是一种应用于卫生要求行业，如食品、制药、生物、精细化工等领域，用于控制容器内物料排放的阀门，其工作原理如下：

驱动方式：卫生级气动放料阀依靠压缩空气作为动力源来驱动阀门的开启和关闭。通常由气动执行器（如气缸）、电磁阀等部件组成。当电磁阀接收到控制信号后，切换气路，使压缩空气进入气动执行器的不同腔室。

开启过程：压缩空气推动气动执行器内的活塞运动。以常见的活塞式气动执行器为例，当压缩空气进入活塞一侧的腔室时，推动活塞向另一侧移动，活塞通过连接部件（如活塞杆）带动阀杆运动。阀杆与阀瓣相连，从而推动阀瓣上升（对于上展式放料阀）或下降（对于下展式放料阀），使阀门开启，容器内的物料便可以通过阀门排出。例如，在食品加工过程中，需要将反应罐内的物料排放出来时，控制压缩空气进入气动执行器，打开放料阀，物料从罐底经阀门顺利排出。

关闭过程：当需要关闭阀门时，电磁阀切换气路，使压缩空气进入活塞另一侧的腔室，或者切断压缩空气供应（在有弹簧复位装置的情况下）。此时活塞在压缩空气的作用下或弹簧的弹力作用下反向运动，带动阀杆和阀瓣回到初始位置，将阀门关闭，阻止物料继续排出。

结构设计

1、结构紧凑，可确保在狭小空间内安装，适应各种复杂的管道布局和设备安装环境。

2、阀座开启到罐内部的设计，能有效防止因管道过压或其他意外情况导致阀门意外开启，避免物料泄漏，保障生产过程的安全和卫生。

3、具有良好的排水系统，可防止产品在阀内滞留，确保每次排放物料都能彻底排空，避免残留物料对下一次生产造成污染。

材质选择

1、与物料接触的部分通常采用优质不锈钢材质，如 SUS304 或 SUS316L，这些材质具有耐腐蚀性，不易生锈，能防止因材质腐蚀而产生的杂质混入物料中，保证物料的纯净度。

2、密封圈等密封部件一般采用符合卫生标准的材料，如EPDM（三元乙丙橡胶）、PTFE（聚四氟乙烯）等，这些材料具有密封性能和化学稳定性，能确保阀门在关闭状态时无泄漏，并且在长期使用过程中不会与物料发生化学反应或产生有害物质。

表面处理

阀体内腔通常经过镜面抛光处理，粗糙度可达到 0.2 - 0.45μm，使得阀门内部表面非常光滑，不易粘附物料，减少了物料残留和细菌滋生的可能性，同时也便于清洁和消毒，保证了阀门使用过程中的卫生。
