气动三通快装球阀

产品型号：Q684F

产品口径：DN15-100mm

产品尺寸：DN10-100

产品压力：PN1.0Mpa

产品材质：304、316L等

可装附件：电磁阀、阀位开关、空气过滤减压阀、定位器、手轮等

产品概述

气动卫生级快装三通球阀采用SUS304、316L制作，可以满足食品、生物制药领域各种介质的特殊要求，其光滑、自动排空手工艺流体通道适用于蒸汽踏它就地清洗的需要，在制造加工过程中严格按FDA要求进行质量临控，采用电脑三维设计，是为GMP要求而制造的。广泛适用于食品、酿酒、饮料、乳制品、精细化工制药及生物工程等众多行业。

工作原理

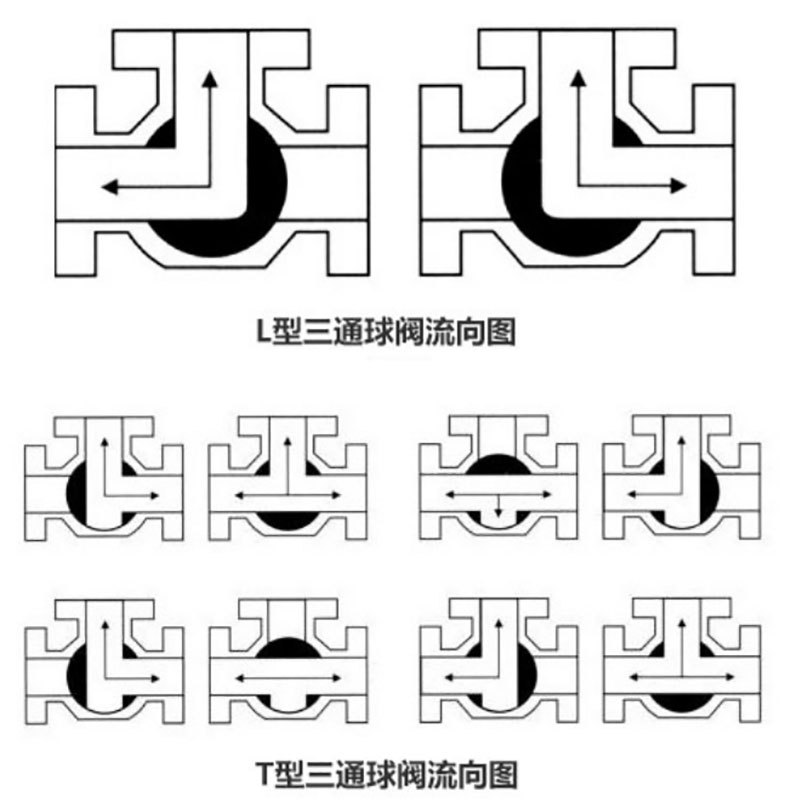

气动快装球阀当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°以达到介质的流通与阻断。气动三通卫生级球阀皆经过精密的检验流程和严格的品质管理。加工过程中，流道经过精密抛光和灭菌处理。其结构分为三通T型、三通L型，对介质起到分流、合流、换向等作用。密封圈为全封闭式紧紧包裹住阀球，无空间和死角。两端为卡箍连接方便拆卸、清洗、维修。

产品特点

1、流体阻力小，其阻力系数与同长度的管段相等。

2、 结构简单、体积小、重量轻。

3、紧密可靠，目前球阀的密封面材料广泛使用塑料，在真空系统中也已广泛使用。

4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5、维护方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

产品亮点

1、AT精小型执行器，轻便可靠

2、通电开断电关，操作简单。

3、内外抛光，精细美观 。

4、快装卡箍连接，替换方便

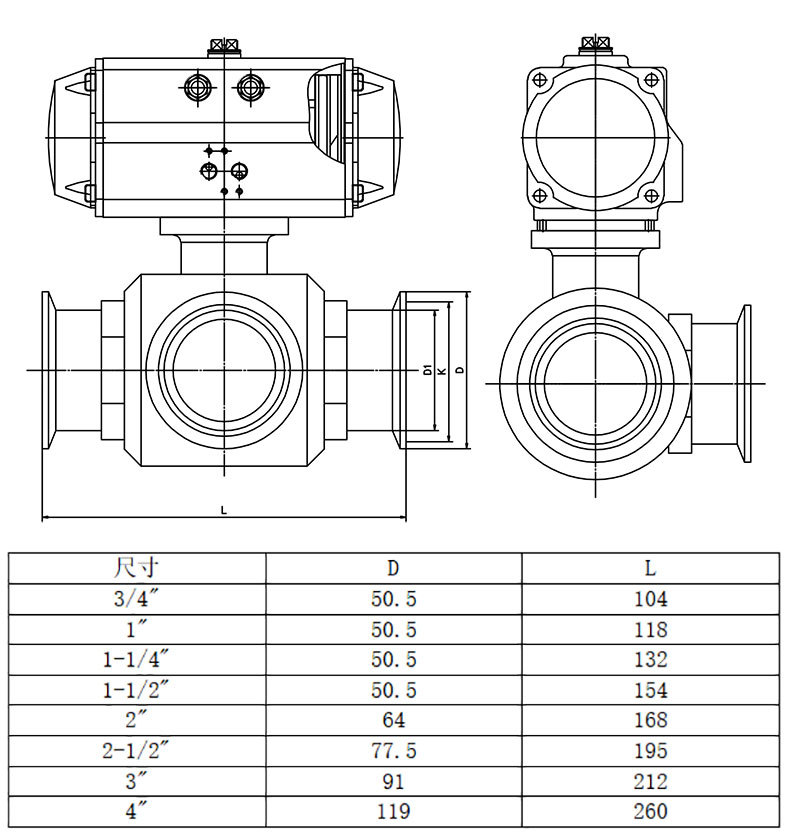

产品尺寸
