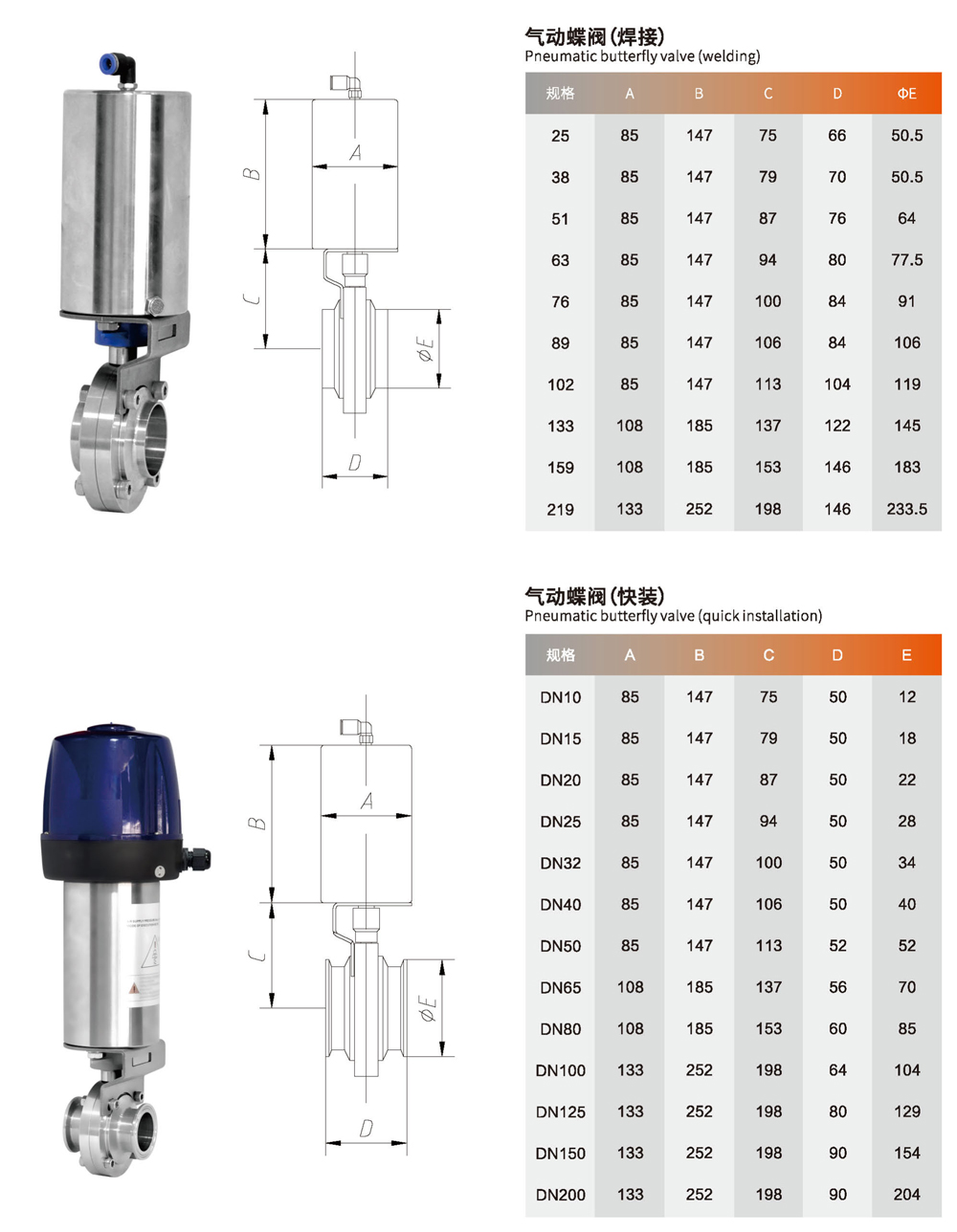

三片式卫生级气动焊接蝶阀

型号：D661X-10P

阀体材质：304,316L等

阀座材质：硅胶、三元乙丙胶

口径：Φ25-Φ219

压力：PN1.0Mpa

可装附件：电磁阀、阀位开关等

产品概述

三片式结构：这种蝶阀由阀体、阀板和阀座三部分组成，方便拆卸清洗，可以满足食品、生物制药等领域对卫生的严格要求。

蝶板的作用：蝶板是阀门的关键部件，呈圆形，安装在管道的直径方向。当阀杆转动时，蝶板随之旋转，从而实现阀门的开启、关闭和调节流体通道的功能。

工作过程

开启状态：在蝶阀阀体圆柱形通道内，当蝶板绕着轴线旋转到 90° 时，阀门呈全开状态，此时流体可以无阻碍地通过阀门，具有较小的流阻。

关闭过程：蝶板从开启位置逐渐回转，通过阀板的外圆密封面挤压阀座，使阀座产生弹性变形，弹性力作为密封比压保证阀门的密封，从而阻断流体通道。

流量调节：在蝶板旋转的过程中，通过改变蝶板与阀体之间的流通面积，可以实现对流体流量的精确调节。例如，当蝶板旋转到一定角度时，能够控制流体的通过量，满足不同工况下对流量的需求。

三片式卫生级气动焊接蝶阀通常采用气动执行机构来驱动阀杆转动。气动执行机构以压缩空气为动力源，当压缩空气进入执行机构的气缸内时，推动活塞运动，活塞通过连杆等传动部件带动阀杆旋转，进而实现蝶板的转动动作。这种驱动方式响应速度快、操作简便，适用于卫生级流体输送系统，常用于食品、制药、化妆品等行业的生产过程中。
